透光型吸音パネル　ビューソーン

製品概要

透光型吸音パネル(透光板) ビューソーン

透光性と吸音性を併せ持つ画期的な遮音壁「ビューソーン」。

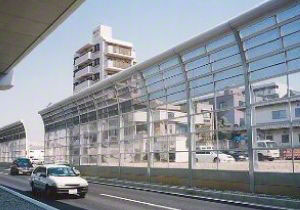

透光型吸音板パネル「ビューソーン」は、景観や日照が要求される道路、鉄道防音壁用として最適です。

弊社はクリモトと共同開発を行っております。（共同特許：特許第4076121 号）

パンフレット(PDF ダウンロード)

特長・仕様

特長
  • 透光性があり、良好な日照や景観が得られます。
  • 高い吸音・遮音特性を有しています。
  • 吸音材は耐久性にも優れており、飛散もありません。
  • 汚れにくく、洗浄もできます。
  • 大型・計量で、施工も簡単にできます。

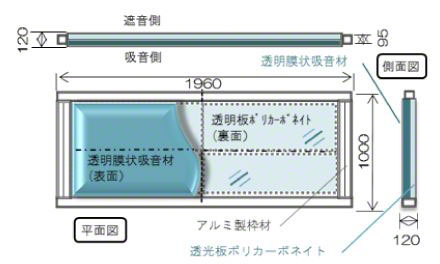

仕様
型番パネル寸法(mm)重量(kg)
高さ長さ厚さ
VSA-2 1000 1960 120 約40
VSP-4
VSA-4 1000 3960 120 約80
VSP-2
透明膜状吸音材

透明膜状吸音材は、透明フッ素樹脂フィルムとアルミメッシュまたは孔明きプラスチック板を積層した吸音材で、入射音波をフィルムの膜振動によって効果的に吸収するため、広い周波数領域で優れた吸音特性を示します。

  • A タイプ
    フィルム・アルミメッシュ
  • P タイプ
    フィルム・孔明きプラスチック
吸音パネルの特性
項目試験方法性能（結果）道路用防音パネル規格
VSAVSP
残響室法吸音率 JIS A 1409 400Hz 0.76 0.79 0.7
1000Hz 0.92 0.85 0.8
音響透過損失 JIS A 1416 400Hz 26dB 29dB 25dB
1000Hz 35dB 34dB 30dB
耐風圧強度 荷重載荷試験 土工部 1.5kN/m2(150kgf/m2） 1.5kN/m2(150kgf/m2）
高架部 3.0kN/m2(300kgf/m2） 2.0kN/m2(200kgf/m2）

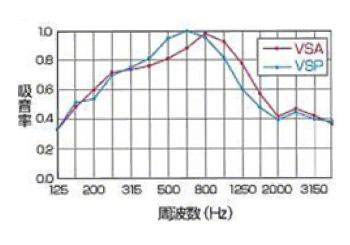

  • 残響室法吸音率測定例

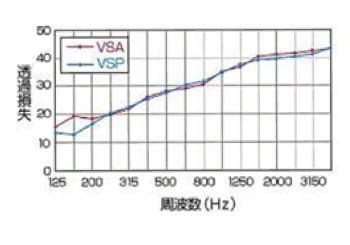

  • 音響透過損失測定例
